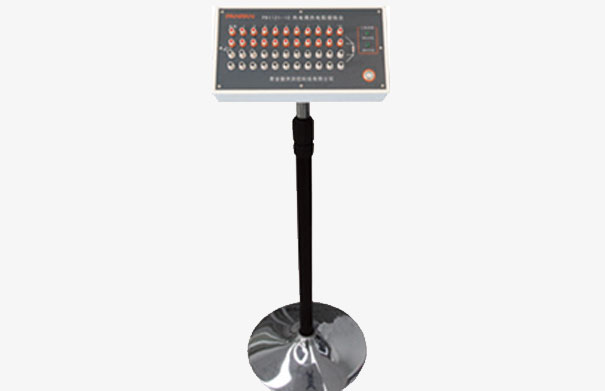

1. 兼容所有熱電偶、各種線制的熱電阻及一體化溫度變送器的接線，內含三線電阻轉換器的綜合接線臺，徹底解決了檢定工作中繁瑣的接線問題。
2. 專業的線制轉換設計方案、完全滿足JJG 229-2010版國家檢定規程的要求，自動實現三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）。
3. 綜合接線臺將三線制熱電阻自恒溫設備端即轉化為四線電阻測量，依據檢定規程完成R1、R2的測量與R的計算，消除了導線電阻差值得影響；完成三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）功能，保證測量電路完全符合檢定規程。先對測量數據進行歸一化處理，然后利用處理后的數據，做2R1-R2的計算，保證在消除被檢電阻內引線的數據處理過程中，將測量數據處理誤差降低到最低限度。從接線臺的被檢端子開始，一直到電測儀器（數字表）的信號連接均為四線方式。因此測量數據中:
1）對四線制熱電阻，僅包含電阻體的電阻。
2） 對兩線制熱電阻，包含電阻體及兩引線的電阻。
3）對三線制熱電阻.根據接線臺的工作狀態.包括電阻體的電阻以及被檢熱電阻的一根或兩根內引線的電阻。
4）注意無論被測的是四線、三線、兩線制熱電阻，原始測量數據中永遠不會包含裝置本身延長信號線的電阻值，因此信號線的長度、材料、所處溫度等因素對測量結果的影響降到最低限度，這是檢定熱電阻功能重復性好的重要原因。
技術參數

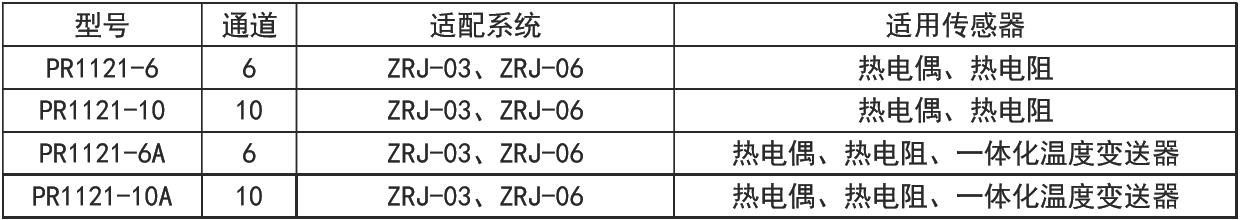

產品選型
|
