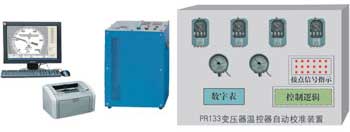

PR133變壓器溫控器自動校準裝置
時間:2014-04-14 05:46:25
本裝置是目前國內唯一專門為“變壓器用油面（繞組）溫控器”量身定做的校準裝置，具有計量準確、自動化程度高、批量校準等特點。適用于變壓器用油面（繞組）溫控器的自動/手動測量/校準，包括示值校準、接點開閉信號采集（偏差調修），油面控制器遠傳信號的測量及對各種壓力式溫度計、雙金屬溫度計檢定/校準。
測量/校準依據
|
序 號 |
規程、規范代號 |
規程、規范名稱 |
|
1 |
JB/T6302-2005 |
變壓器用油面溫控器 |
|
2 |
JJB/T8450-2005 |
變壓器用繞組溫控器 |
|
3 |
JJG229-2010 |
工業鉑、銅熱電阻檢定規程 |
|
4 |
JJG310-2002 |
壓力式溫度計檢定規程 |
|
5 |
JJG1183-2007 |
溫度變送器校準規范 |
|
6 |
JJG226-2001 |
雙金屬溫度計檢定規程 |
系統特點
• PR621-120型溫控器校驗專用熱管恒溫槽，將熱管技術應用到系統中，改變了以往傳統的升降溫方式，升降溫速率快，徹底解決校準工作中油水槽降溫速率問題，全面提升工作效率；一次最多可同時檢定6只被檢溫控器。

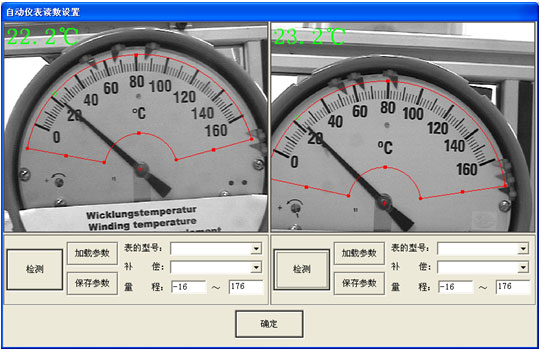

• 示值自動讀數：可在示值檢定過程中，使用工業用攝像頭與視頻采集卡，能夠實時讀取到表盤指針的讀數。
• 專用測試臺架：集被測溫控器懸掛、接線、測試、通訊、狀態顯示等多功能于一體，外觀緊湊、接線方便、使用靈活。
• 可采用程序控制熱管恒溫槽升、降溫（速率可預設），自動測量、自動數據處理，提供多種可選測量方法。
• 復合式校準：可在同一升/降溫過程中完成示值校準、接點信號采集和輸出、遠程信號測量（熱電阻檢定/測量）等多個項目，亦可分別獨立測量。
• 接點偏差調修：提供接點調修專用服務程序，在規定溫度范圍重復升、降溫，方便儀表的調修。
• 記錄、證書自動處理與輸出，自動完成數據處理，形成校準記錄表、校準證書等。證書格式可進行自定義格式編輯，提供檢索查詢。
軟件著作權登記號：2005SR03392
基本配置清單
|
序 |
配套設置名稱 |
型 號 |
數 量 |
備 注 |
|
1 |
主機 |
PR1131或R1132 |
1臺 |
信號采集器、臺架 |
|
2 |
視頻接口板/線 |
|
1套 |
選配 |
|
3 |
通訊接口板/線 |
|
1套 |
|
|
4 |
工業用高清攝像頭 |
|
|
選配 |
|
5 |
專用校準軟件 |
|
1套 |
|
|
6 |
數字萬用表 |
KEITHLEY2000 |
1臺 |
|
|
7 |
微機 |
聯想 |
1臺 |
|
|
8 |
打印機 |
HP1007 |
1臺 |
|
|
9 |
恒溫油槽（90~300）℃ |
PR511-300 |
1臺 |
選配 |
|
10 |
溫控器校準專用熱管恒溫槽（40~120）℃ |
PR621-120 |
1臺 |
專利產品 選配 |
|
11 |
制冷恒溫槽（-20~95）℃ |
PR531-N20 |
1臺 |
選配 |
|
12 |
二等標準鉑電阻溫度計 |
WZPB-2 |
1支 |
|
|
13 |
附件 |
|
|
|
PR621-120型溫控器校準專用熱管恒溫槽相對液體恒溫槽優勢對照表
|
序 |
項 目 |
PR621-120型熱管恒溫槽 |
通用低溫槽、水、油槽 |
|
1 |
均溫原理 |
熱管原理，介質密閉、無需更換、綠色環保。 |
機械攪拌液體，需定期更換介質、污染環境。 |
|
2 |
溫度范圍 |
工作范圍（40~120）℃；
增加冰點器即可滿足全量程測量。 |
1.低溫槽（0~95）℃；
2.水槽（30~95）℃；
3.油槽（100~300）℃。 |
|
3 |
降溫速率及方式 |
依據國家標準自動控制升降溫速率，降溫速率可達1℃/min，大大提高工作效率。 |
降溫慢，工作效率低。采用人工方式不斷注入冷夜，降溫速率無法控制；無法滿足國家標準要求。 |
|
4 |
被測插入固定方式 |
專用測溫插孔，與溫包尺寸及安裝螺紋良好配合，適合不同廠家、不同型號溫控器。 |
無，需客戶自制輔助工具、工裝；工作不方便。 |
|
5 |
使用效果 |
改變傳統校準方式，提高了工作效率。 |
操作不便、效率低。 |
