短型溫度傳感器校準解決方案
時間:2014-04-14 05:50:36
作為短型溫度儀表校準用溫度源。我國國防軍工裝備（特別是飛機、坦克、艦艇等）大量使用的短型溫度傳感器和變送器，缺乏適合的測試用恒溫槽，急需在寬溫場熱管技術的基礎上研制專用產品。近幾年來，我公司在短型溫度儀表專用熱管恒溫槽的研究方面取得了較大突破，與軍工科研單位進行了用熱管恒溫槽測量短型溫度傳感器和變送器科研項目合作，取得了良好效果。
短型溫度傳感器測量誤差偏大是不爭的事實，造成該現象的原因，來自以下幾個方面：
1. 被測溫度源在離開口處過近，已接近邊界，使得該處溫度梯度陡增，測量結果對位置敏感(這是我們努力向上提升熱管恒溫槽均勻溫場區域的原因)。
2. 短型傳感器由于插入深度淺，其連接物（包括引線、機械支撐桿等）參與熱傳導，使測量結果偏低或偏高，這取決于外界環境溫度。測量人員對此應有所了解，以防止對規程或規范的不當使用。
3. 以空氣作為導熱介質，導熱系數小。對于傳感器外徑與熱管插孔內徑配合較合理的，空氣間隙小于1mm，且傳感器與熱管管壁有直接接觸，則測量誤差較??；對于傳感器外徑小于熱管插孔內徑的，空氣間隙大，傳感器與熱管管壁接觸的幾率小，則測量誤差較大且不穩定；
2008～2009年，我公司利用自身技術優勢，與中國一航集團某研究機構合作，承擔了國防工業計量十一五規劃項目—《“鉑電阻溫度傳感器現場校準技術”樣機研制》，進行了原理性實驗以及技術驗證，驗證了利用熱管恒溫槽測試我國飛機專用鉑電阻溫度計、溫度變送器的可行性。這種溫度計或變送器感溫部分可插入深度最短的僅有40mm，此前找不到合適的恒溫設備。2009年12月完成三臺熱管恒溫槽樣機，分別為：
PY621-N40型 溫度范圍： -40℃～50℃
PY621-150型 溫度范圍： 50℃～150℃
PY621-300型 溫度范圍： 150℃～300℃

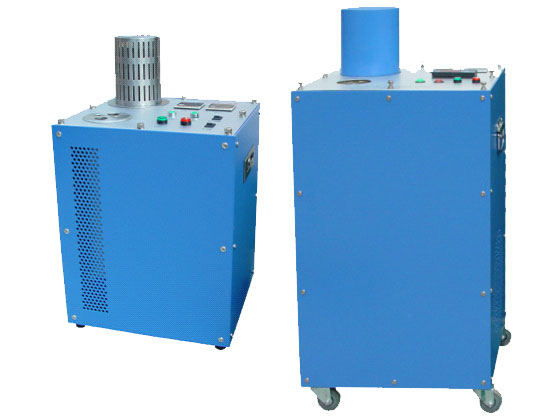

上述三臺樣機分別對應磐然公司PR621-N40、PR621-150和PR621-300型(外形見圖7.1),所達到的技術指標為:在(-40℃～300℃)溫度范圍內,溫度波動度優于±0.1℃；40mm以下,170mm以上工作區域溫度均勻性優于0.08℃，均達到或超過了項目規定的技術指標。
