概 述

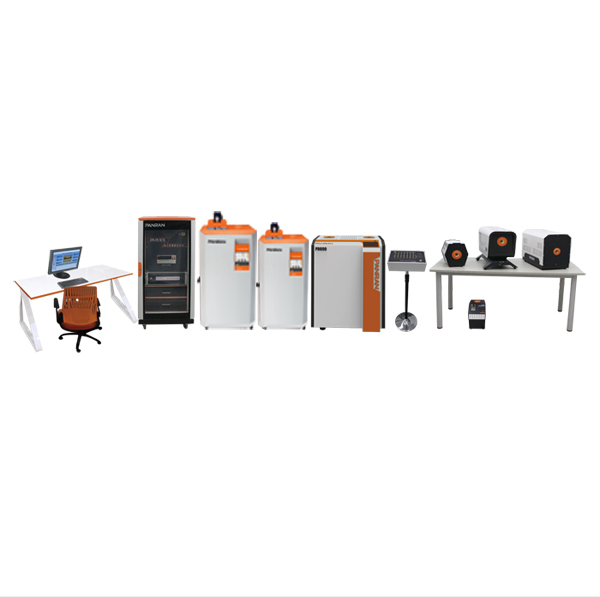

ZRJ-03系列智能化熱工儀表檢定系統是由計算機、高精度數字多用表、低電勢掃描器/控制器、恒溫設備等組成，用于自動檢定一等、二等標準熱電偶；檢定/校準各種工作用熱電偶、工業熱電阻、溫度變送器、膨脹式溫度計；檢定系統可按照規程/規范自動實現溫度調節、通道控制、數據采集與處理、報表及證書的輸出。ZRJ-03系列智能化熱工儀表檢定系統基于強大的軟、硬件平臺，可根據需求配置成不同的智能化溫度計量標準裝置及其組合。
針對ZRJ系列產品集軟硬件、工程、服務于一體，測量結果影響因素復雜，客戶有長期服務需求且地域分布廣等特點，公司將創新、標準化、不確定度最小化、持續改進等科學理念和原則方法貫徹到產品開發、生產、服務等過程。歷經20余年市場考驗，該系列產品在軟硬件水平、產品質量、售后服務、市場保有量等各方面久居國內領先地位，受到廣大客戶普遍贊譽，在包括航空航天材料的高溫測量等諸多領域長期發揮著重要作用。
技術參數

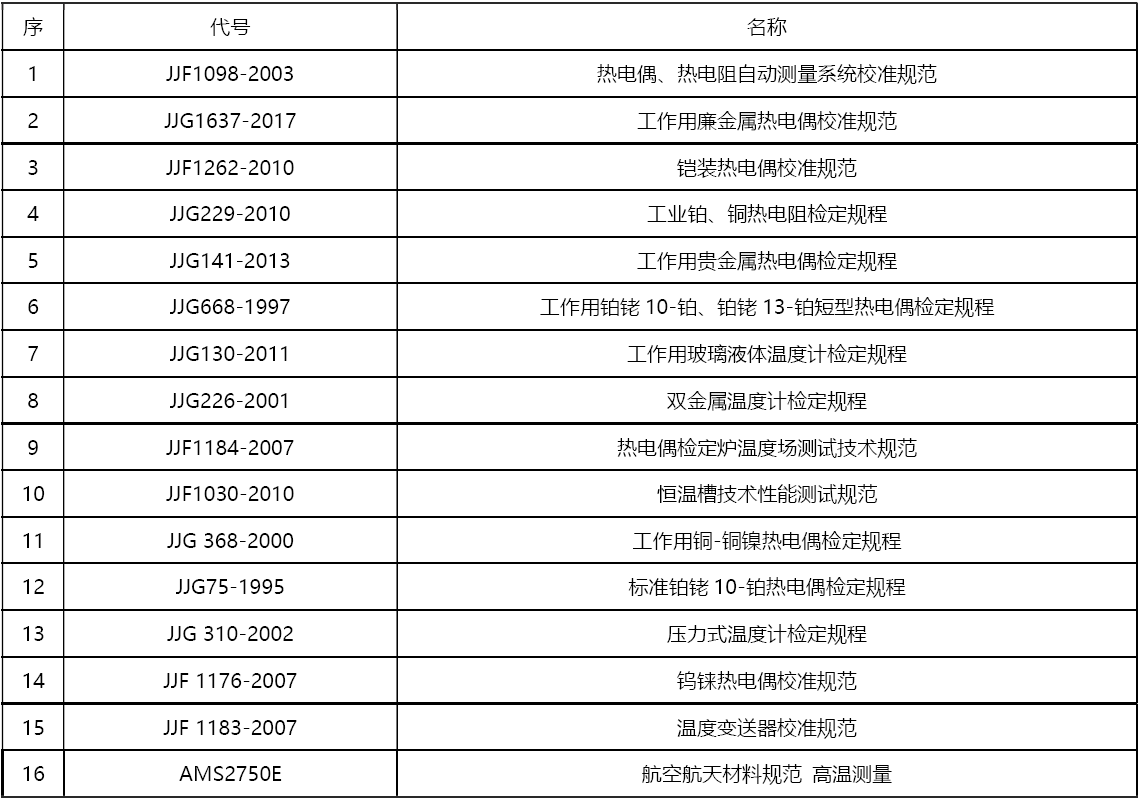

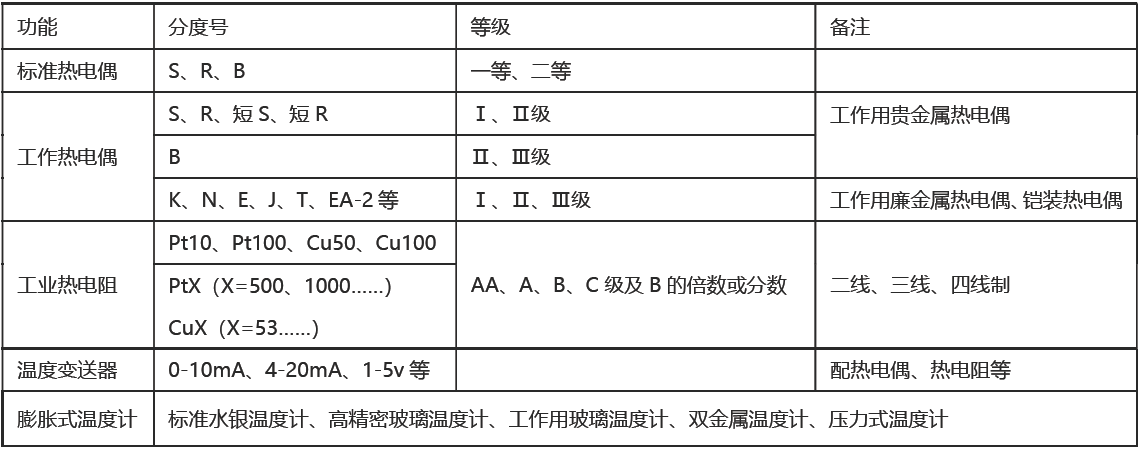

1. 系統所依據的國家檢定規程及規范

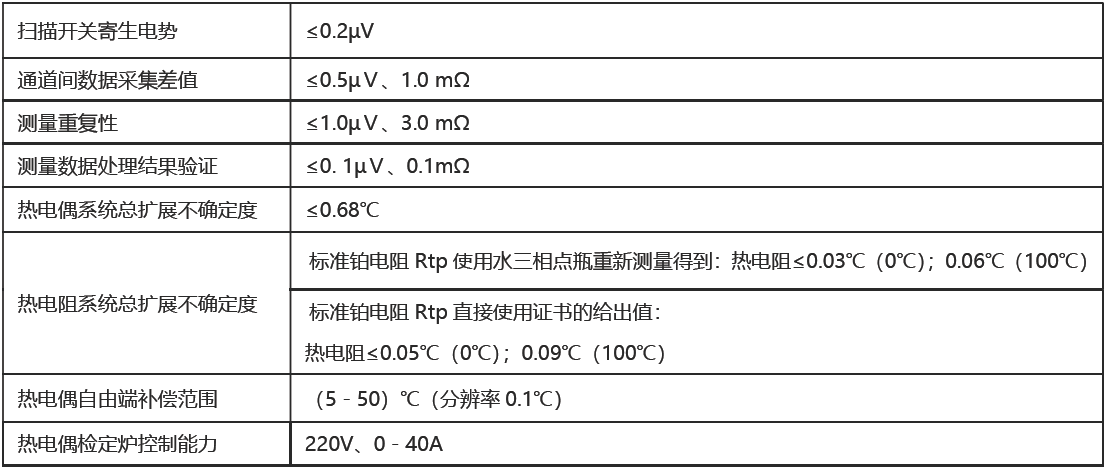

2.系統計量特性

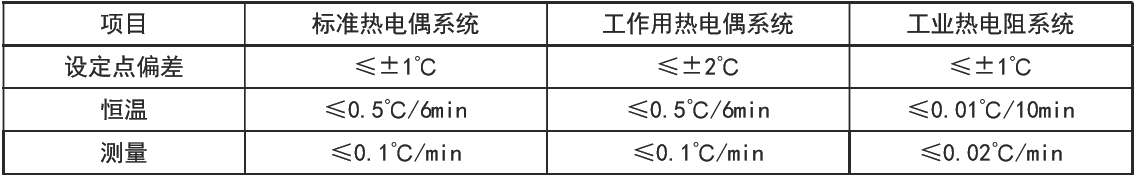

3.控溫穩定性
產品特點
1. 軟件/硬件保護功能
ZRJ系列產品通過完善的軟硬件設計實現了對系統的全面保護功能。斷電保護功能可防止檢定過程中因斷電或其他原因引起的數據丟失，再次啟動檢定程序后可選擇接續檢定，不必從頭開始。此外，系統軟件功能中還包括熱電偶開路、反接提示等諸多人性化的預防保護措施。
2. 不確定度最小化
在合理成本下最大限度地減小測試裝置的不確定度，提高測量結果的可信度，是磐然測控永恒的追求。為此我公司致力于分析、研究形成該不確定度的各主要分量，并采取有效措施，將其減小到最低限度，使多項計量指標優于國家規程，并滿足AMS2750E《航空航天材料規范 高溫測量》中的相關要求。
3. 低電勢掃描開關
通過特制的低熱電勢開關、端子、引線并嚴格按工藝規范精心裝配，保證低電勢掃描開關整體寄生電勢不超過0.2uV，保證各通道間良好的一致性及長期穩定性、可靠性。串接的換向開關可消除熱電阻測量時雜散寄生電勢對測量結果的影響。
4. 專用配套溫度源及高精度恒溫調節方案
熱電偶檢定中溫度源的溫度場和溫度波動是熱電偶檢定裝置中除主標準器之外的最大不確定度來源，無論怎樣重視都不為過。磐然測控通過使用自主研制的系列溫度源，包括溫場寬度60mm～100mm甚至更寬的系列熱電偶檢定爐及其配套恒溫塊、熱管恒溫槽、零度恒溫器等，力爭將溫度場引入的測量不確定度分量達到最小化。
不同于其他類似產品，ZRJ-03系列產品可使用標準傳感器控溫，利用系統自身配套的高精度數字表及經過證書值修正、溯源的標準熱電偶，通過上位機專業優化的恒溫調節軟件算法，對熱電偶檢定爐進行精細的恒溫調節，達到檢定爐爐溫波動的最小化、線性化、直觀化。
5. 綜合接線臺
內含三線電阻轉換器的綜合接線臺，兼容了所有熱電偶、各種線制的熱電阻的接線，徹底解決了檢定工作中繁瑣的接線問題。專用的綜合接線臺將二、三、四線制被測熱電阻從接線端開始，統一轉換為四線制接線方法，裝置的外接引線長短、電阻大小、溫度環境變化等對被測熱電阻的測量不產生影響，大大減小了電阻測量不確定度，明顯改善了測量重復性。專業的線制轉換設計方案、完全滿足2010版國家檢定規程的要求，自動實現三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）及規程要求的電流換向功能，將測量誤差降低到最低限度。
6. 具有卓越功能的軟件平臺
ZRJ系列檢定系統的軟件功能具有無可比擬的綜合優勢，其不僅僅是一個能夠按照現有規程進行檢定或校準的工具軟件，而是由多個功能強大的溫度計量專用軟件構成的軟件平臺，其專業性、易用性、可操作性均可代表當前業內最高水準，能為客戶的日常檢定/校準提供極大的便利。
7. 數據庫管理功能
ZRJ系列產品具有專業的內部數據庫，能夠?qū)崿F(xiàn)數據自動存儲功能。檢定完成后，系統自動將檢定信息、證書數據、標準器信息等存入數據庫，同時檢定過程信息也以O(shè)LE對象的方式存入數據庫，形成檢定記錄。數據庫中的查詢功能可通過單一或組合條件查詢符合條件的記錄，并可查看或打印其檢定記錄或證書。其統計功能可通過單一或組合條件統計所需記錄，并可以查看、打印統計報表或詳細報表。軟件自動生成的檢定記錄文件丟失后，可通過數據庫的恢復功能還原檢定記錄文件。
8. 輔助測試功能
ZRJ系列產品可按照《JJF 1098-2003 熱電偶、熱電阻自動測量系統校準規范》進行自動重復性測試、比對測試，還可對各種熱電偶檢定爐、恒溫槽進行溫度場自動測試。
9. 專業的數據分析功能
基于強大的軟件平臺，ZRJ系統可對檢定過程中的數據進行統計、分析并提供數據分析報告，包括溫度偏差及波動水平、恒溫設備供電線路隱形故障、電磁干擾、溫度調節參數動/靜態適應性、測量重復性、裝置寄生電勢、被測熱電阻寄生電勢、測量結果擴展不確定度等等。數據分析結果可幫助使用人員及時掌握裝置運行的總體情況，并適時作出必要調整，使系統長期處于受控狀態。
10. 自動不確定度評定分析功能
軟件可按照《JJF 1059.1-2012 測量不確定度評定與表示》及被檢/校規程/規范在工作用熱電偶、工業熱電阻檢定/校準完成后，檢定/校準記錄可自帶本次檢定/校準結果的實測擴展不確定度數據及本次檢定/校準的不確定度分量匯總表。

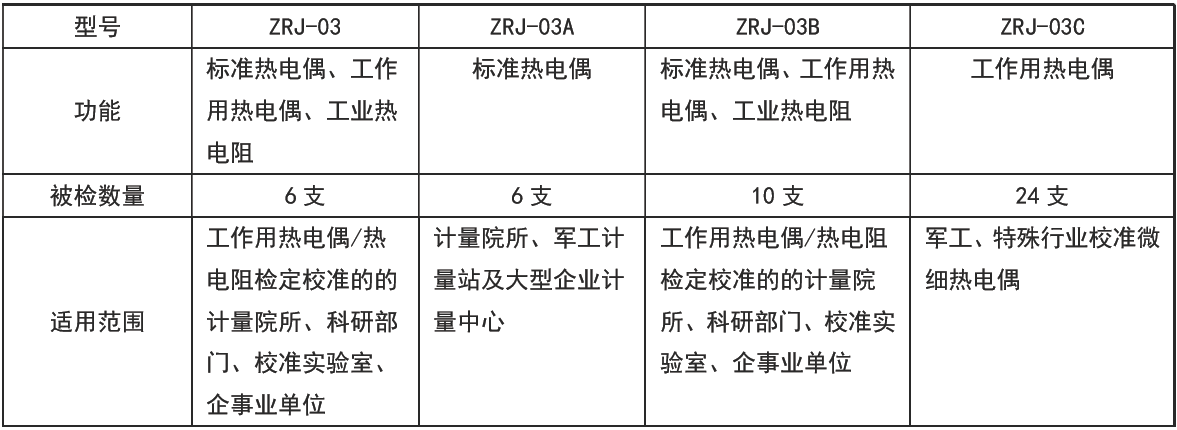

產品選型表
