ZRJ-06系列熱電偶/熱電阻檢定系統
ZRJ-06工作用熱電偶、工業熱電阻同時檢定
概 述

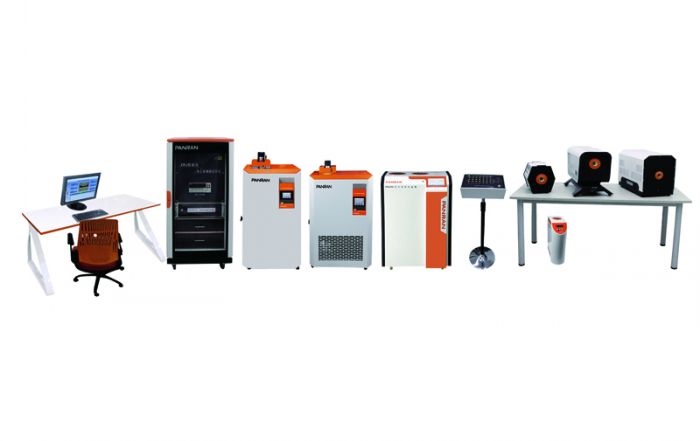

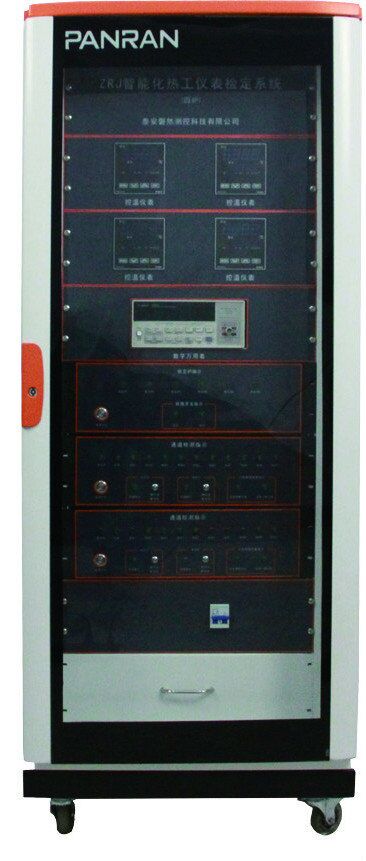

ZRJ-06智能化熱工儀表檢定系統是由計算機、打印機、高精度數字萬用表、 PR111型低電勢掃描器（熱電偶掃描單元）、PR112型低電勢掃描器（熱電阻掃描單元）、綜合接線臺、控溫單元、RS485/RS232接口、恒溫設備等組成的自動測試、控制系統，是集計算機技術、微電測技術和自動測試技術于一體的新型智能化計量標準裝置，系統能夠?qū)崿F(xiàn)工作用熱電偶、工業熱電阻的同時檢定/校準。
技術參數
1. 系統所依據的國家檢定規程及規范
2.系統計量特性
3.控溫穩定性
產品特點
1. 軟件/硬件保護功能
ZRJ系列產品通過完善的軟硬件設計實現了對系統的全面保護功能。斷電保護功能可防止檢定過程中因斷電或其他原因引起的數據丟失，再次啟動檢定程序后可選擇接續檢定，不必從頭開始。
系統軟件功能中還包括熱電偶開路、反接提示等諸多人性化的預防保護措施。
2. 不確定度最小化
在合理成本下最大限度地減小測試裝置的不確定度，提高測量結果的可信度，是磐然測控永恒的追求。為此我公司致力于分析、研究形成該不確定度的各主要分量，并采取有效措施，將其減小到最低限度，使多項計量指標優于國家規程，并滿足AMS2750E《航空航天材料規范 高溫測量》中的相關要求。
3. 低電勢掃描開關
通過特制的低熱電勢開關、端子、引線并嚴格按工藝規范精心裝配，保證低電勢掃描開關整體寄生電勢不超過0.2uV，保證各通道間良好的一致性及長期穩定性、可靠性。串接的換向開關可消除熱電阻測量時雜散寄生電勢對測量結果的影響。
4. 控溫單元
溫度控制單元采用具有RS485通訊功能的日本進口智能PID調節器作溫度控制器。先進的專家PID算法，有效地防止控溫過程中的超調和欠調現象，實現自然、平穩的溫度過渡，既可減少不必要的等待時間，又可得到理想的恒溫指標。帶RS-485接口，并通過RS-485工業現場總線與計算機通訊，接受計算機的控制。
支持PID參數的上位機遙控自整定，使客戶輕松自如地完成恒溫參數的自整定工作，并可支持在上位機中修改更新儀表PID參數，從而保證系統最佳的恒溫控制效果。
采用SSR進行作為功率輸出單元，高精度交流過零觸發，無高次諧波干擾。功率輸出相對分辨率優于1/1000。
5. 綜合接線臺
內含三線電阻轉換器的綜合接線臺，兼容了所有熱電偶、各種線制的熱電阻的接線，徹底解決了檢定工作中繁瑣的接線問題。專用的綜合接線臺將二、三、四線制被測熱電阻從接線端開始，統一轉換為四線制接線方法，裝置的外接引線長短、電阻大小、溫度環境變化等對被測熱電阻的測量不產生影響，大大減小了電阻測量不確定度，明顯改善了測量重復性。專業的線制轉換設計方案、完全滿足2010版國家檢定規程的要求，自動實現三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）及規程要求的電流換向功能，將測量誤差降低到最低限度。
6. 具有卓越功能的軟件平臺
ZRJ系列檢定系統的軟件功能具有無可比擬的綜合優勢，其不僅僅是一個能夠按照現有規程進行檢定或校準的工具軟件，而是由多個功能強大的溫度計量專用軟件構成的軟件平臺，其專業性、易用性、可操作性均可代表當前業內最高水準，能為客戶的日常檢定/校準提供極大的便利。
7. 數據修約與可追溯性
數據處理嚴格執行檢定規程與數據修約規則，保證檢定/校準結果的可追溯性。
8. 軟件部分特點
嚴格按照國家相關檢定規程、規范自主開發，并結合實際檢定工作需要優化調整，使系統功能更加完善，操作更加簡便；檢定軟件著作權登記號：2013SR039223 和2013SR039220等。
系統在全程控狀態下自動完成溫度調節、測量通道控制、數據采集與處理、報表及證書生成等工作。
熱電偶、熱電阻的檢定除按照規程檢定外，還可實現任意點校準、自動重復性測試、鎧裝熱電偶校準等功能。
9.快速備份與恢復功能。

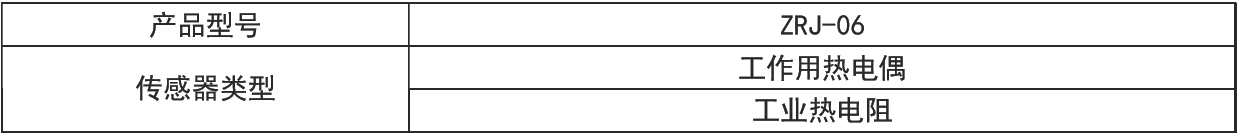

10.輔助測試功能。產品選型表
