ZRJ-05型群爐熱電偶(熱電阻)自動檢定系統
概 述

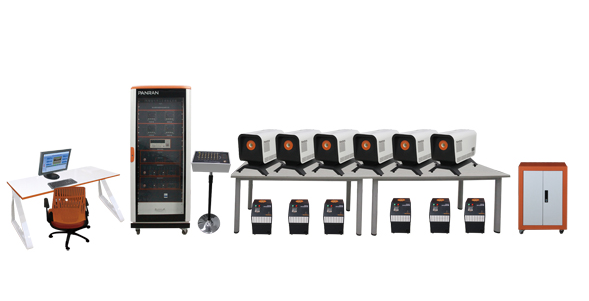

ZRJ-05群爐熱電偶(熱電阻)自動檢定系統是由計算機、打印機、高精度數字萬用表、低電勢掃描器、專用儀表通訊接口、高精度溫度控制儀表、恒溫設備等組成的自動控制與測試系統，是集計算機技術、微電測技術和自動測試技術于一體的新型智能化計量標準裝置。該系統用于全自動檢定/校準各種工作用熱電偶，可同時控制1-10臺檢定爐，實現了自動控制溫度、自動數據檢測、自動數據處理、自動生成各種檢定報表、自動存儲以及數據庫管理等功能。該檢定系統適合熱電偶檢定量較大或檢定時間非常集中的企業，不但檢定效率得到很大提高，而且投資成本也大大的降低，使用更加靈活、方便。配置相應的熱電阻檢定系統軟件及專用接線臺可開展熱電阻（Pt10、Pt100、Pt_X、Cu50、Cu100、Cu_X）、低溫?zé)犭娕肌⒁惑w化溫度變送器檢定，且可實現分批檢定。
系統采用了本公司多項技術創新成果，其軟、硬件均由本公司獨立開發并擁有完全自主知識產權。系統具有設計先進、結構合理、軟件功能齊全、操作方便、量值傳遞準確可靠、抗干擾能力強、組態靈活等一系列特點。能實現自動數椐采集、處理、表達、傳送、存儲和文檔管理及自動生成檢定證書等功能。
技術參數
1. 系統所依據的國家檢定規程及規范
2.系統計量特性
3.控溫穩定性
產品特點
1. 掃描開關單元
群爐系統采用主掃描開關單元與分掃描開關單元獨立；各標準、被檢信號（必要時可包括各電爐電偶的參考端溫度），通過兩級“低電勢掃描開關”送至高精度數字多用表，數字多用表可分時測得任一檢定爐的任一標準或被檢的值。
2. 控溫單元
溫度控制單元采用具有RS485通訊功能的日本進口智能PID調節器作溫度控制器。先進的專家PID算法，有效地防止控溫過程中的超調和欠調現象，實現自然、平穩的溫度過渡，既可減少不必要的等待時間，又可得到理想的恒溫指標。帶RS-485接口，并通過RS-485工業現場總線與計算機通訊，接受計算機的控制。
支持PID參數的上位機遙控自整定，使客戶輕松自如地完成恒溫參數的自整定工作，并可支持在上位機中修改更新儀表PID參數，從而保證系統最佳的恒溫控制效果。
采用SSR進行作為功率輸出單元，高精度交流過零觸發，無高次諧波干擾。功率輸出相對分辨率優于1/1000。
3. 綜合接線臺
內含三線電阻轉換器的綜合接線臺，兼容了所有熱電偶、各種線制的熱電阻的接線，徹底解決了檢定工作中繁瑣的接線問題。專用的綜合接線臺將二、三、四線制被測熱電阻從接線端開始，統一轉換為四線制接線方法，裝置的外接引線長短、電阻大小、溫度環境變化等對被測熱電阻的測量不產生影響，大大減小了電阻測量不確定度，明顯改善了測量重復性專業的線制轉換設計方案、完全滿足2010版國家檢定規程的要求，自動實現三線制熱電阻的兩次測量（包含兩根內引線及包含一根內引線）及規程要求的電流換向功能，將測量誤差降低到最低限度。
4. 專用檢定軟件
系統能基于Win10、Win7、WinXP操作系統環境下運行。可分別對1-10臺熱電偶檢定爐進行自動控溫、自動采集測試數據，按檢定規程規定的計算方法進行數據處理、打印檢定記錄和證書數據、保存歷史記錄。自動完成各檢定爐各溫度點的連續檢定工作，無需人工干預。
工作用熱電偶提供三種參考端處理方法：可采用0℃補償或自動室溫補償，也可采用標準采用0℃補償被檢采用自動室溫補償。
具有掉電保護功能，可防止檢定過程中因掉電或其他原因引起的數據丟失。在檢定過程中若突然停電或因故人為退出程序，再次啟動檢定程序時將提示選擇在原檢定的基礎上繼續檢定還是重新開始檢定，且可根據實際檢定需要任意選擇某次未完成的檢定。
顯示界面能顯示實時曲線、數據；記錄曲線包括溫度、功率及功率變化曲線，具有曲線兩級放大功能，記錄曲線以文件形式長期保存在硬盤中，可根據記錄曲線進行遠程診斷。
專業、豐富的報表輸出功能。
軟件可自動生成中、英文對照檢定記錄，支持?jǐn)?shù)字簽名，可為用戶提供專業的報表。并可選擇“檢定”或“校準”等多種格式的記錄表格、證書。檢定證書或校準證書可選擇標準格式或自定義格式。根據客戶需求可將記錄表格、證書原始數據導出到Excel中，可生成EXCEL格式記錄及證書。
產品選型表
